MetalLB 使用随记

MetalLB 是使用标准路由协议（ARP/BGP）为 Bare Metal Kubernetes 集群实现的负载平衡器。

MetalLB 的两种模式

Layer2 模式 (ARP)

L2 模式下，MetalLB 会通过 memberlist 选举出一个 Leader 节点，此节点负责向本地网络宣告 LoadBalancerIP。从网络的角度来看，这台机器似乎有多个 IP 地址，它会响应来自 LoadBancerIP 的 ARP 请求。 L2 模式最大的优势是它不需要依赖譬如路由器等硬件的依赖便可工作。

优势：通用型，不需要额外的硬件支持
缺点：单节点的带宽限制、稍缓慢的故障转移（10s 左右）

Layer3 模式 (BGP)

在 BGP 模式下，集群中的每个节点都会与路由器建立 BGP Peer，并使用该会话向集群外部宣告集群服务的 LoadBalanceIP。 BGP Router 基于每个不同的连接选择一个下一跳（即集群某个节点，这不同于 L2 模式下所有流量先到达某个 Leader 节点）。

优势：负载均衡性更好
缺点：当某个节点故障，所有 BGP 会话将会中断；Calico BGP 模式无法和 MetaLB L3 模式并存，会存在冲突，详情请参考：https://metallb.universe.tf/configuration/calico/

Layer2 模式

参考文档：https://metallb.io/installation/

1
2
3

helm repo add metallb https://metallb.github.io/metallb
helm repo update
helm -n metallb-system upgrade --install metallb metallb/metallb --create-namespace

root@test-0:~# kubectl get pod -n metallb-system
NAME                                 READY   STATUS    RESTARTS   AGE
metallb-controller-9bf78f497-twzcz   1/1     Running   0          4m56s
metallb-speaker-db2vv                4/4     Running   0          4m56s
metallb-speaker-kt45g                4/4     Running   0          4m56s
metallb-speaker-pjxm9                4/4     Running   0          4m56s

创建 IP Address Pool

顾名思义，池子中的 IP 就是分配给 Service 使用的 VIP。

默认情况下，MetalLB 会自动分配池子中的 IP，这可能会造成浪费，可以在通过 autoAssign: false 避免这个问题，同时为了避免 .0 和 .255 这样的 IP 被分配，可以将 avoidBuggyIPs 设置为 true。

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: first-pool
  namespace: metallb-system
spec:
  addresses:
  - 172.16.16.0/24
  autoAssign: false
  avoidBuggyIPs: true
EOF

IP 池也支持指定特定的 Namespace 和 Service 使用：

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
  name: first-pool
  namespace: metallb-system
spec:
  addresses:
  - 172.16.16.0/24
  autoAssign: false
  avoidBuggyIPs: true
  serviceAllocation:
    # 权重为 50，value 越小代表权重越高，1 代表最高，0 /没设置 priority 代表最低，优先级相同则随机选择
    priority: 50
    # IP 可以分配到下面的 Namespace 中，或者包含下面 label 的 Namespace 中
    namespaces:
      - default
    namespaceSelectors:
      - matchLabels:
          foo: bar
    # 在上述匹配的 Namespace 中，匹配标签为 app=nginx 的 Service 才能够分配 IP
    serviceSelectors:
      - matchExpressions:
          - {key: app, operator: In, values: [nginx]}
EOF

创建 L2Advertisement

默认情况下，只有一个节点会被选出来宣告 VIP，这个节点被称为 Leader 节点。

正常情况下所有节点的 Speaker 都可以宣告 VIP，但在某些特殊情况下，VIP 只有在部分节点上能够使用，这时候可以通过使用 L2Advertisement CR 中的 nodeSelector 来实现。

在下面的例子中，first-pool 中的 VIP 只会被 test-1 节点宣告：

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: example
  namespace: metallb-system
spec:
  ipAddressPools:
  - first-pool
  nodeSelectors:
  - matchLabels:
      kubernetes.io/hostname: test-1
EOF

也可以指定网卡：

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
  name: example
  namespace: metallb-system
spec:
  ipAddressPools:
  - first-pool
  nodeSelectors:
  - matchLabels:
      kubernetes.io/hostname: test-1
  interfaces:
  - eth0
EOF

Service 使用 VIP

在 Service 指定 IP Address Pool，会从 Pool 中随机获取 IP 使用：

kubectl create deployment nginx --image harbor.warnerchen.com/library/nginx:mainline

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  annotations:
    metallb.io/ip-allocated-from-pool: first-pool
    metallb.universe.tf/address-pool: first-pool
  labels:
    app: nginx
  name: nginx
  namespace: default
spec:
  ports:
  - name: port-80
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer
EOF

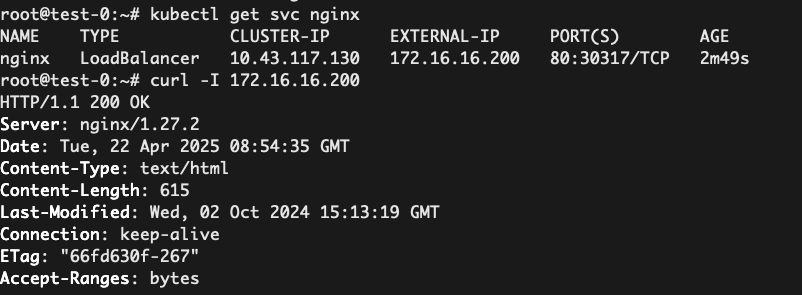

即可使用 VIP 访问服务：

同时也可以看到在对应节点进行的宣告：

如果要指定 IP，可以通过下面的方式：

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  annotations:
    metallb.io/ip-allocated-from-pool: first-pool
    metallb.universe.tf/address-pool: first-pool
    metallb.universe.tf/loadBalancerIPs: 172.16.16.201
  labels:
    app: nginx
  name: nginx
  namespace: default
spec:
  ports:
  - name: port-80
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer
EOF

IP 也可以被多个 Service 共享使用，通过端口进行区分：

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  annotations:
    metallb.io/ip-allocated-from-pool: first-pool
    metallb.universe.tf/address-pool: first-pool
    metallb.universe.tf/allow-shared-ip: "nginx"
  labels:
    app: nginx
  name: nginx-1
  namespace: default
spec:
  ports:
  - name: port-80
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer

---
apiVersion: v1
kind: Service
metadata:
  annotations:
    metallb.io/ip-allocated-from-pool: first-pool
    metallb.universe.tf/address-pool: first-pool
    metallb.universe.tf/allow-shared-ip: "nginx"
  labels:
    app: nginx
  name: nginx-2
  namespace: default
spec:
  ports:
  - name: port-81
    port: 81
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer
EOF

BGP 模式

Layer2 模式局限在一个二层网络中，流向 Service 的流量都会先转发到某一个特定的节点，这并不算真正意义上的负载均衡。

BGP 模式不局限于一个二层网络，集群中每个节点都会跟 BGP Router 建立 BGP 会话，宣告 Service 的 ExternalIP 的下一跳为集群节点本身。这样外部流量就可以通过 BGP Router 接入到集群内部，BGP Router 每次接收到目的是 LoadBalancer IP 地址的新流量时，它都会创建一个到节点的新连接。但选择哪一个节点，每个路由器厂商都有一个特定的算法来实现。所以从这个角度来看，这具有良好的负载均衡性。

安装配置 FRR

此处使用 FRR 作为 BGP Router，具体操作参考：https://warnerchen.github.io/2025/09/05/%E4%BD%BF%E7%94%A8-FRR-%E6%B5%8B%E8%AF%95-Calico-BGP-%E6%A8%A1%E5%BC%8F/

root@test-1:~# vtysh

Hello, this is FRRouting (version 8.1).
Copyright 1996-2005 Kunihiro Ishiguro, et al.

test-1# configure terminal
test-1(config)# router bgp 7675
test-1(config-router)# bgp router-id 172.16.16.141
test-1(config-router)# no bgp ebgp-requires-policy
test-1(config-router)# neighbor 172.16.16.142 remote-as 7776
test-1(config-router)# neighbor 172.16.16.142 description controlplane1
test-1(config-router)# neighbor 172.16.16.143 remote-as 7776
test-1(config-router)# neighbor 172.16.16.143 description worker1
test-1(config-router)# exit
test-1(config)# exit
test-1# exit

root@test-1:~# vtysh -c "show ip bgp summary"

IPv4 Unicast Summary (VRF default):
BGP router identifier 172.16.16.141, local AS number 7675 vrf-id 0
BGP table version 0
RIB entries 0, using 0 bytes of memory
Peers 2, using 1446 KiB of memory

Neighbor        V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
172.16.16.142   4       7776         0         0        0    0    0    never       Active        0 controlplane1
172.16.16.143   4       7776         0         0        0    0    0    never       Active        0 worker1

Total number of neighbors 2

创建 BGPAdvertisement

BGPAdvertisement 用于指定需要通过 BGP 宣告的地址池，同 L2 模式，可通过池名称或者 labelSelector 筛选。同时可配置 BGP 的一些属性：

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta1
kind: BGPAdvertisement
metadata:
  name: test
  namespace: metallb-system
spec:
  # 选择要宣告的地址池
  ipAddressPools:
  - bgp-pool
  aggregationLength: 32
EOF

创建 BGPPeer

BGPPeer 用于与外部 BGP Router 建立 BGP 连接：

cat <<EOF | kubectl apply -f -
apiVersion: metallb.io/v1beta2
kind: BGPPeer
metadata:
  name: test
  namespace: metallb-system
spec:
  myASN: 7776
  peerASN: 7675
  peerAddress: 172.16.16.141
  routerID: 172.16.16.142
EOF

创建完成后，在 BGP Router 查看状态，可以看到此时 State/PfxRcd 还是 0，这是因为还没有 VIP 被宣告：

root@test-1:~# vtysh -c "show ip bgp summary"

IPv4 Unicast Summary (VRF default):
BGP router identifier 172.16.16.141, local AS number 7675 vrf-id 0
BGP table version 0
RIB entries 0, using 0 bytes of memory
Peers 2, using 1446 KiB of memory

Neighbor        V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
172.16.16.142   4       7776         4         3        0    0    0 00:00:16            0        0 controlplane1
172.16.16.143   4       7776         4         3        0    0    0 00:00:17            0        0 worker1

Total number of neighbors 2

Service 使用 VIP

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Service
metadata:
  annotations:
    metallb.io/ip-allocated-from-pool: bgp-pool
    metallb.universe.tf/address-pool: bgp-pool
  labels:
    app: nginx
  name: nginx
  namespace: default
spec:
  ports:
  - name: port-80
    port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
  type: LoadBalancer
EOF

创建完成后，再去看 BGP Router 状态，可以看到已经建立连接：

root@test-1:~# vtysh -c "show ip bgp summary"

IPv4 Unicast Summary (VRF default):
BGP router identifier 172.16.16.141, local AS number 7675 vrf-id 0
BGP table version 4
RIB entries 1, using 184 bytes of memory
Peers 2, using 1446 KiB of memory

Neighbor        V         AS   MsgRcvd   MsgSent   TblVer  InQ OutQ  Up/Down State/PfxRcd   PfxSnt Desc
172.16.16.142   4       7776        11        11        0    0    0 00:04:49            1        1 controlplane1
172.16.16.143   4       7776        11        11        0    0    0 00:04:50            1        1 worker1

Total number of neighbors 2

查看 BGP 路由，VIP 会均衡的分配给集群的两个节点：

root@test-1:~# vtysh -c "show ip route"
Codes: K - kernel route, C - connected, S - static, R - RIP,
       O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,
       T - Table, v - VNC, V - VNC-Direct, A - Babel, F - PBR,
       f - OpenFabric,
       > - selected route, * - FIB route, q - queued, r - rejected, b - backup
       t - trapped, o - offload failure

K>* 0.0.0.0/0 [0/0] via 172.16.16.1, ens34, 01:25:13
C>* 172.16.16.0/24 is directly connected, ens34, 01:25:13
B>* 172.16.16.50/32 [20/0] via 172.16.16.142, ens34, weight 1, 00:01:38
  *                        via 172.16.16.143, ens34, weight 1, 00:01:38

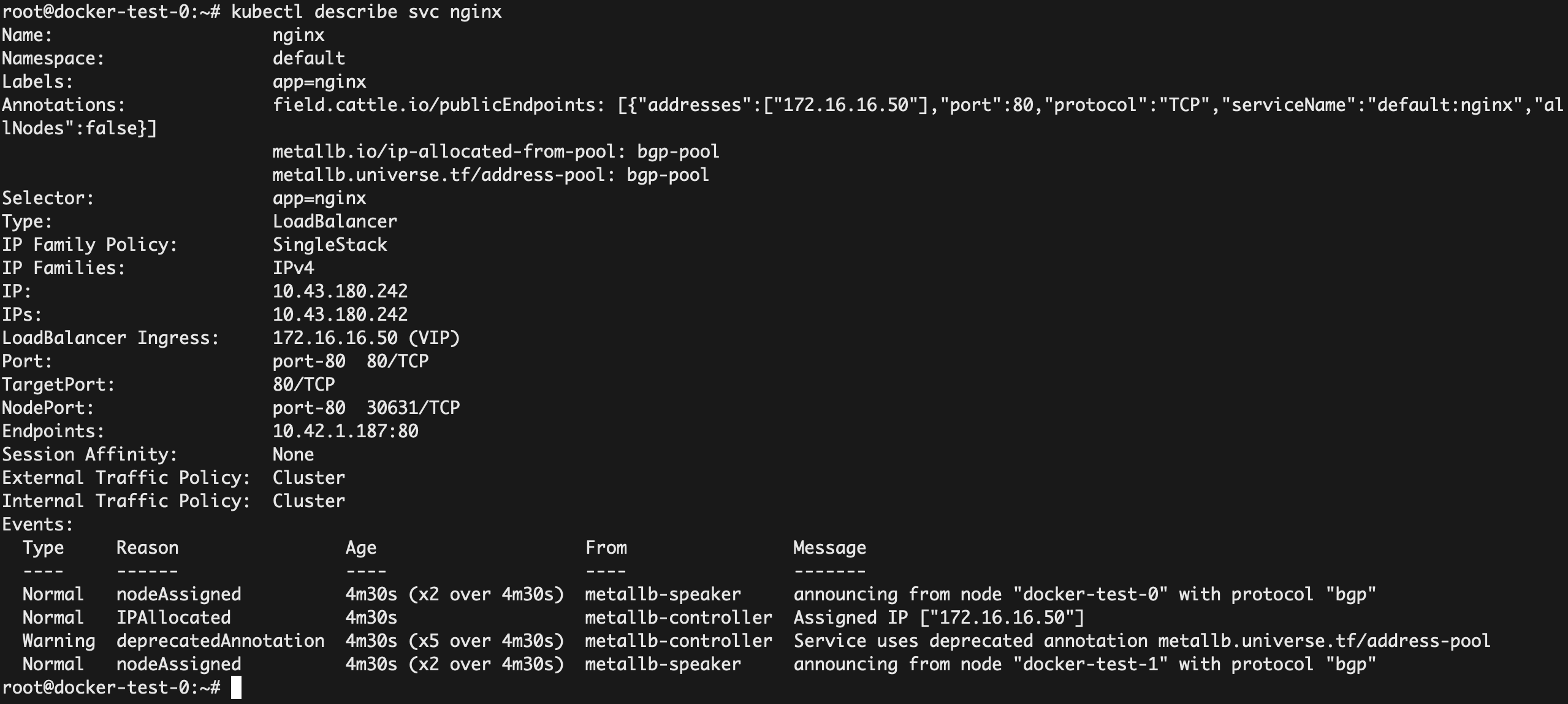

查看 Service 具体信息，可以看到两个节点都有宣告，且协议使用的是 BGP：
