Cilium VXLAN 流量分析

Cilium 提供多种组网模式，默认情况下使用 VXLAN 模式，通过 Overlay 组网的方式实现 Pod 的跨节点通信。

1
2
root@rke2-cilium-01:~# kubectl -n kube-system get cm cilium-config -oyaml | grep tunnel-protocol
  tunnel-protocol: vxlan

Cilium 在基于 VXLAN 的 Overlay 组网情况下，默认使用 UDP/8472 进行通信，在宿主机新增了四个虚拟网络接口：

  • cilium_vxlan：对数据包进行 VXLAN 封装和解封装操作

  • cilium_net 和 cilium_host：是一对 veth-pair，cilium_host 作为该节点所管理的 ClusterIP 子网的网关

  • lxc_health：用于节点之间的健康检测

1
2
3
4
5
root@rke2-cilium-01:~# ip link show | grep -E "cilium|lxc_health"
3: cilium_net@cilium_host: <BROADCAST,MULTICAST,NOARP,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
4: cilium_host@cilium_net: <BROADCAST,MULTICAST,NOARP,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
7: cilium_vxlan: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN mode DEFAULT group default qlen 1000
71: lxc_health@if70: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000

需要注意的是，虚拟化平台有可能会占用同样的端口（如深信服）用于 VXLAN 通信，当端口冲突的时候，虚拟化平台为了防止 VXLAN 报文出现环路（即从业务口出去，从 VXLAN 环进来），而不转发 8472 端口的报文，而是直接被 DROP 掉，从而导致 Pod 跨节点通信失败。

有时候可能使用连通性探测工具（如 nc）探测是能通的，原因是连通性探测的报文较小，长度小于 VXLAN 业务报文长度，不会被识别成 VXLAN 业务报文。

参考资料：https://support.sangfor.com.cn/cases/list?product_id=33&category_id=17022

由 Rancher 创建的 RKE2 Cilium 集群可以通过下面的配置修改 VXLAN 端口：

1
2
3
4
5
6
7
spec:
...
  rkeConfig:
    chartValues:
      rke2-cilium:
        tunnelPort: 8473
        tunnelProtocol: vxlan

如果是自建的 RKE2 集群，可以通过 HelmChartConfig 修改：

1
2
3
4
5
6
7
8
9
10
cat <<EOF | kubectl apply -f -
kind: HelmChartConfig
metadata:
  name: rke2-cilium
  namespace: kube-system
spec:
  valuesContent: |-
    tunnelPort: 8473
    tunnelProtocol: vxlan
EOF

当 Cilium Pod 在每个节点上正常运行后，就可以通过命令查看隧道配置：

1
2
3
4
5
6
root@rke2-cilium-01:~# kubectl -n kube-system exec -it ds/cilium -c cilium-agent -- cilium bpf tunnel list
TUNNEL      VALUE
10.42.1.0   172.16.16.121:0
10.42.2.0   172.16.16.122:0
10.42.0.0   172.16.16.120:0
10.42.3.0   172.16.16.123:0

准备一些测试用的 Pod：

1
2
3
4
5
6
root@rke2-cilium-01:~# kubectl get pod -owide
NAME                          READY   STATUS    RESTARTS       AGE     IP            NODE             NOMINATED NODE   READINESS GATES
busybox-9pzgx                 1/1     Running   0              3h10m   10.42.1.64    rke2-cilium-02   <none>           <none>
busybox-s2q6k                 1/1     Running   0              3h10m   10.42.0.97    rke2-cilium-01   <none>           <none>
nginx-596795d4c-b94m5         1/1     Running   0              3h17m   10.42.1.145   rke2-cilium-02   <none>           <none>
nginx-596795d4c-zw7x6         1/1     Running   0              3h17m   10.42.0.182   rke2-cilium-01   <none>           <none>

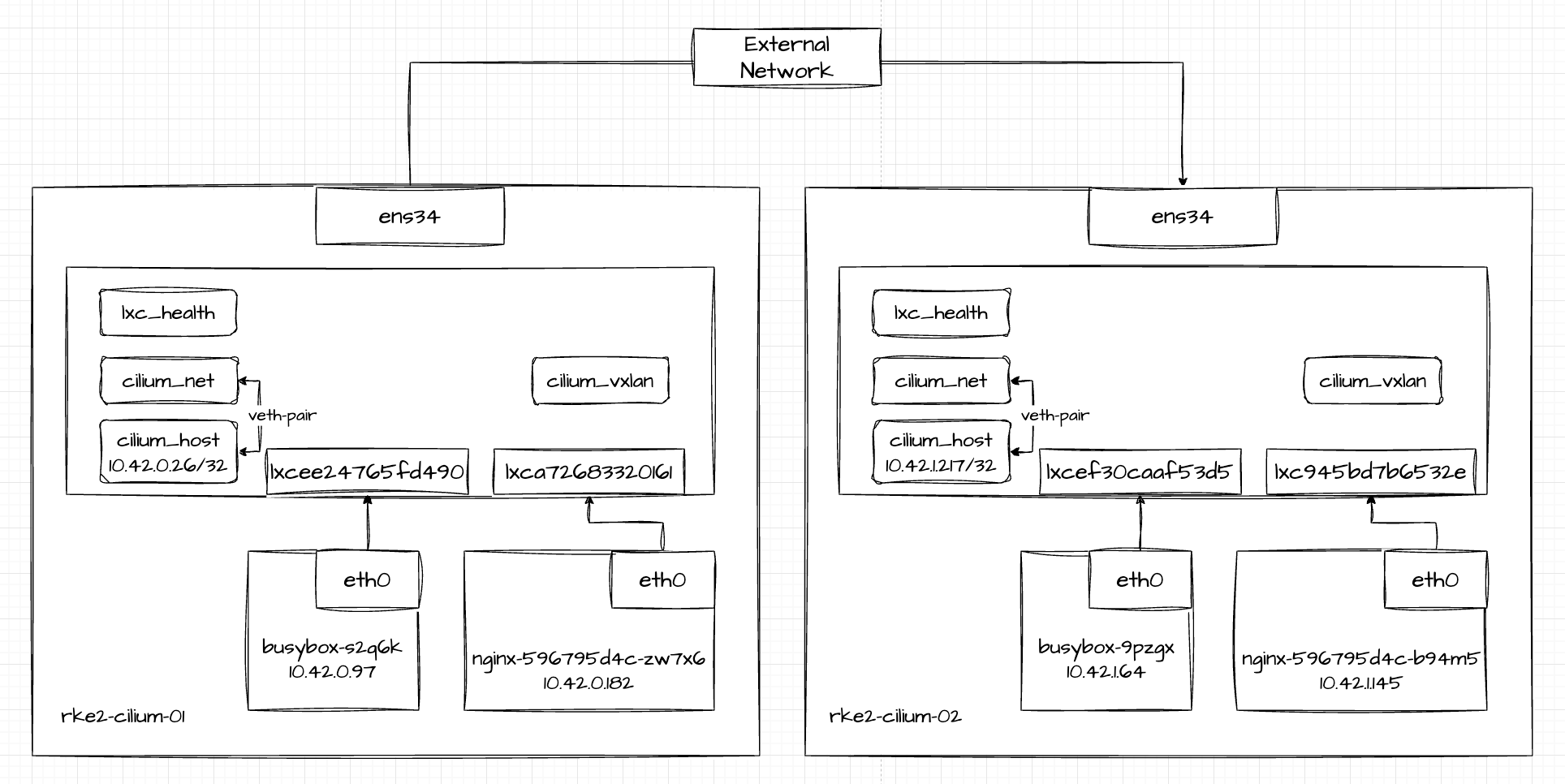

具体拓扑如下：

跟 Calico VXLAN 模式一样，每个 Pod 在宿主机上都会有对应的网卡组成一对 veth-pair。

获取对端网卡可以通过下面的方式：

1
2
3
4
5
6
7
8
root@rke2-cilium-01:~# kubectl exec -it busybox-s2q6k -- ip a
...
74: eth0@if75: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue qlen 1000
    link/ether 1e:a1:7a:8e:6b:f4 brd ff:ff:ff:ff:ff:ff
    inet 10.42.0.97/32 scope global eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::1ca1:7aff:fe8e:6bf4/64 scope link
       valid_lft forever preferred_lft forever

可以看到 Pod 内的网卡 eth0@if75，那么在宿主机寻找序号为 75 的网卡即可，即对应的网卡为 lxcee24765fd490：

1
2
3
root@rke2-cilium-01:~# ip link show | grep 75
75: lxcee24765fd490@if74: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether ee:bc:36:fb:d3:05 brd ff:ff:ff:ff:ff:ff link-netns cni-98efb29a-479a-8587-9bea-711b56275933

如果 Pod 内部没有 ip 之类的命令，那么可以获取容器的 Pid，然后通过 nsenter 进入对应的网络命名空间获取：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
root@rke2-cilium-01:~# nerdctl ps | grep nginx
00b34d4b9161  harbor.warnerchen.com/library/nginx:mainline  "/docker-entrypoint.…"  3 hours ago  Up  k8s://default/nginx-596795d4c-zw7x6/nginx

root@rke2-cilium-01:~# nerdctl inspect 00b34d4b9161 | grep Pid
            "Pid": 2032150,
            "PidMode": "",

root@rke2-cilium-01:~# nsenter -n -t 2032150

root@rke2-cilium-01:~# ip -4 a
...
72: eth0@if73: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000 link-netnsid 0
    inet 10.42.0.182/32 scope global eth0
       valid_lft forever preferred_lft forever

root@rke2-cilium-01:~# ip link show | grep 73
73: lxca72683320161@if72: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000

同节点 Pod 通信

当 Pod 使用容器网段启动的时候，Cilium 会为其分配地址并配置路由，默认路由会指向宿主机的 cilium_host 网卡，而默认情况下 ARP 表为空：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
root@rke2-cilium-01:~# kubectl exec -it busybox-s2q6k -- ip -4 a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue qlen 1000
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
74: eth0@if75: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue qlen 1000
    inet 10.42.0.97/32 scope global eth0
       valid_lft forever preferred_lft forever

root@rke2-cilium-01:~# kubectl exec -it busybox-s2q6k -- route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.42.0.26      0.0.0.0         UG    0      0        0 eth0
10.42.0.26      0.0.0.0         255.255.255.255 UH    0      0        0 eth0

root@rke2-cilium-01:~# kubectl exec -it busybox-s2q6k -- arp
root@rke2-cilium-01:~#

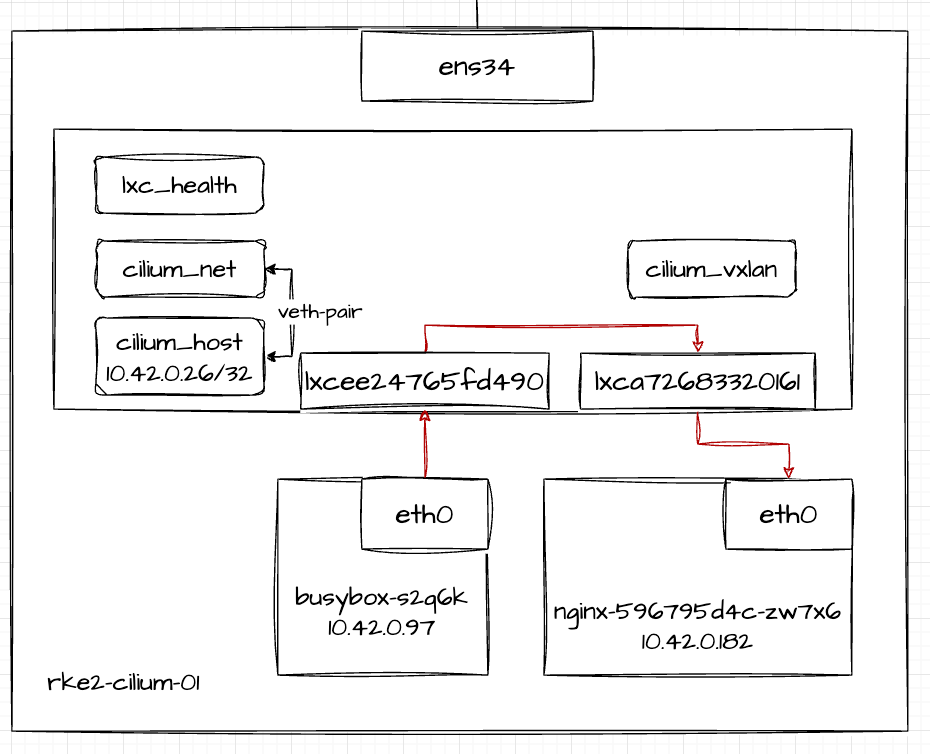

当同节点 Pod 之间进行通信的时候，网络走向如下：

1
2
3
4
5
6
7
8
9
root@rke2-cilium-01:~# kubectl exec -it busybox-s2q6k -- ping -c 3 10.42.0.182
PING 10.42.0.182 (10.42.0.182): 56 data bytes
64 bytes from 10.42.0.182: seq=0 ttl=63 time=0.146 ms
64 bytes from 10.42.0.182: seq=1 ttl=63 time=0.102 ms
64 bytes from 10.42.0.182: seq=2 ttl=63 time=0.115 ms

--- 10.42.0.182 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 0.102/0.121/0.146 ms

busybox-s2q6k 的 IP 为 10.42.0.97，nginx-596795d4c-zw7x6 的 IP 为 10.42.0.182，当 busybox-s2q6k 发送 ICMP 请求到 nginx-596795d4c-zw7x6 的时候，经过路由表，查询到下一跳为 10.42.0.26，即宿主机的 cilium_host 网卡，此时 Pod 会发送 ARP 广播，获取该 IP 的 MAC 地址，但 cilium_host 网卡是 NOARP 状态的，也就是不会响应 ARP 报文。

Cilium 会根据 Pod 对应的 veth-pair 设备，将其 MAC 地址返回给 Pod，也就是 busybox-s2q6k 最终会获取到 lxcee24765fd490 的 MAC 地址，并进行缓存，随后再发送 ICMP 报文：

1
2
3
4
5
6
7
8
9
root@rke2-cilium-01:~# kubectl exec -it busybox-s2q6k -- arp
? (10.42.0.26) at ee:bc:36:fb:d3:05 [ether]  on eth0

root@rke2-cilium-01:~# kubectl exec -it busybox-s2q6k -- ip neigh
10.42.0.26 dev eth0 lladdr ee:bc:36:fb:d3:05 used 0/0/0 probes 1 STALE

root@rke2-cilium-01:~# ip link show | grep 75
75: lxcee24765fd490@if74: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether ee:bc:36:fb:d3:05 brd ff:ff:ff:ff:ff:ff link-netns cni-98efb29a-479a-8587-9bea-711b56275933

当 lxcee24765fd490 收到 Pod 发来的 ICMP 报文后，会发现 MAC 地址是自己的，而三层目的地址是 10.42.0.182，查看宿主机路由表：

1
2
3
4
5
6
7
8
9
10
11
root@rke2-cilium-01:~# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.16.16.1     0.0.0.0         UG    0      0        0 ens34
10.42.0.0       10.42.0.26      255.255.255.0   UG    0      0        0 cilium_host
10.42.0.26      0.0.0.0         255.255.255.255 UH    0      0        0 cilium_host
10.42.1.0       10.42.0.26      255.255.255.0   UG    0      0        0 cilium_host
10.42.2.0       10.42.0.26      255.255.255.0   UG    0      0        0 cilium_host
10.42.3.0       10.42.0.26      255.255.255.0   UG    0      0        0 cilium_host
10.42.4.0       10.42.0.26      255.255.255.0   UG    0      0        0 cilium_host
172.16.16.0     0.0.0.0         255.255.255.0   U     0      0        0 ens34

会发现所有容器网段的路由都是指向 cilium_host 网卡，而 cilium_host 会使用 eBPF 实现转发逻辑。

通过下面的命令，可以查看转发规则：

1
2
3
4
5
root@rke2-cilium-01:~# kubectl -n kube-system exec -it cilium-45jt2 -c cilium-agent -- cilium bpf endpoint list
IP ADDRESS        LOCAL ENDPOINT INFO
...
# 此处为 nginx-596795d4c-zw7x6 对应的规则
10.42.0.182:0     id=2288  sec_id=16621 flags=0x0000 ifindex=73  mac=1E:7F:57:19:9E:CA nodemac=32:0C:2E:E0:F3:F9 parent_ifindex=0

可以看到规则中对应的 Node MAC 地址为 32:0C:2E:E0:F3:F9，根据这个 MAC 地址，找到的网卡设备为 lxca72683320161，也就是 nginx-596795d4c-zw7x6 Pod 的 veth-pair 设备：

1
2
3
root@rke2-cilium-01:~# ip link show | grep -i "32:0C:2E:E0:F3:F9" -B 1
73: lxca72683320161@if72: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether 32:0c:2e:e0:f3:f9 brd ff:ff:ff:ff:ff:ff link-netns cni-b05ebd80-4a9e-e1b2-1d79-622cfca693ed

最终流量就会通过 lxca72683320161，发送到 nginx-596795d4c-zw7x6 的 eth0 网卡中。

跨节点 Pod 通信

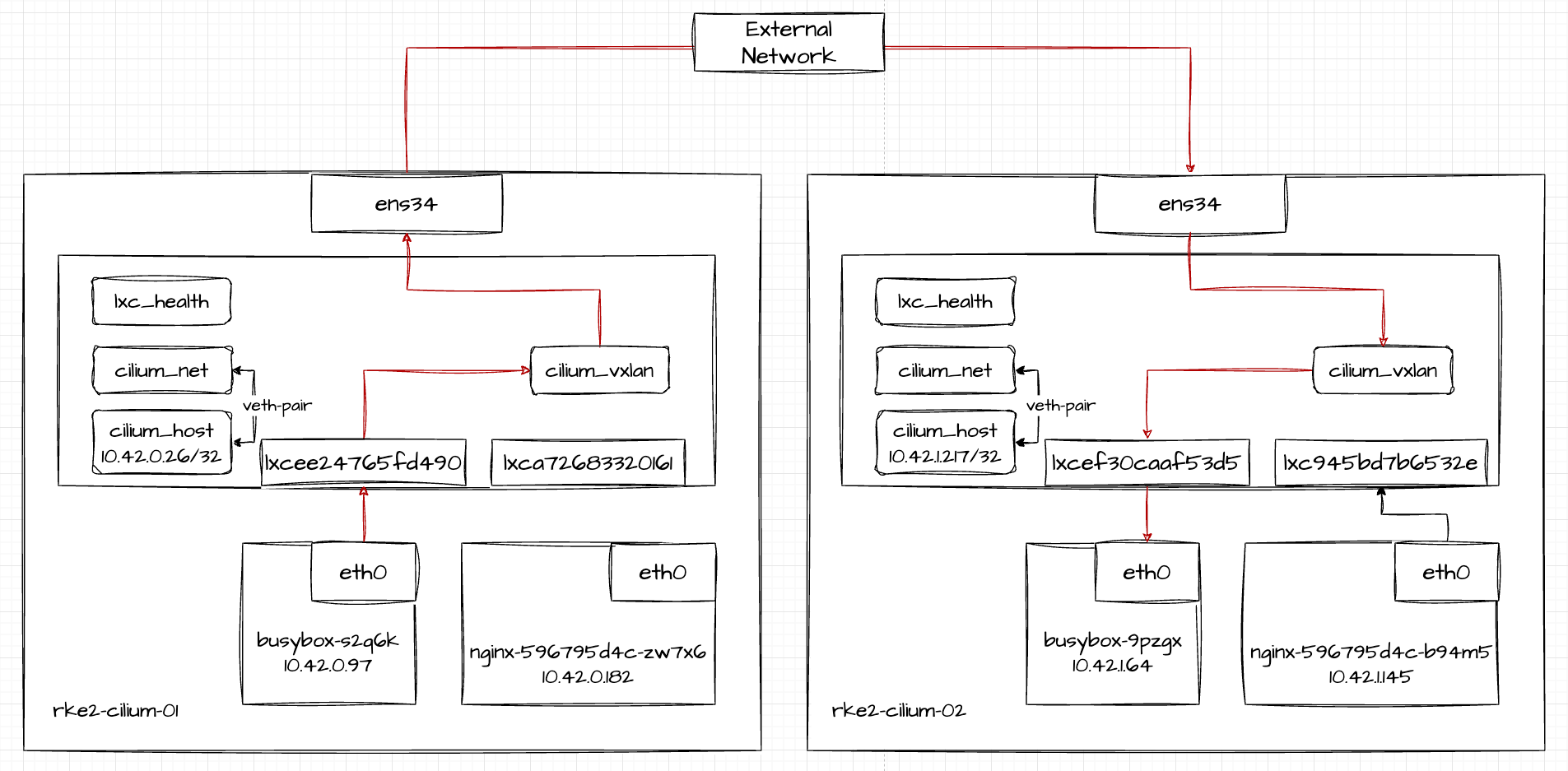

当 Pod 跨节点进行通信的时候，网络走向如下：

busybox-s2q6k 的 IP 为 10.42.0.97，busybox-9pzgx 的 IP 为 10.42.1.64，同理，Pod 的流量会先到达对应的 veth-pair 设备，根据目的地址查询宿主机路由表，而目的地址也属于容器网段 IP，所以会由 cilium_host 进行处理。

由于是跨节点通信，cilium_host 会查询隧道转发规则，然后进行转发，可以通过下面的命令进行查询：

1
2
3
4
5
6
root@rke2-cilium-01:~# kubectl -n kube-system exec -it cilium-45jt2 -c cilium-agent -- cilium bpf tunnel list
TUNNEL      VALUE
10.42.3.0   172.16.16.123:0
10.42.1.0   172.16.16.121:0
10.42.4.0   172.16.16.124:0
10.42.2.0   172.16.16.122:0

10.42.1.64 匹配第二条规则，随后将 ICMP 报文发送给 cilium_vxlan 处理。cilium_vxlan 网卡会进行 VXLAN 封装，封装后再通过 Underlay 进行路由，也就是将报文转发给宿主机物理网卡，再发送出去。

此时的报文源地址和目的地址不在是容器网段的地址，而是两台节点的物理地址。

当 VXLAN 报文到达目的主机物理网卡后，识别到是 VXLAN 报文，会将其转发给 cilium_vxlan 进行解封装，再根据实际的目的地址（也就是 10.42.1.64）进行路由：

1
2
3
4
5
6
7
8
9
10
11
root@rke2-cilium-02:~# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.16.16.1     0.0.0.0         UG    0      0        0 ens34
10.42.0.0       10.42.1.217     255.255.255.0   UG    0      0        0 cilium_host
10.42.1.0       10.42.1.217     255.255.255.0   UG    0      0        0 cilium_host
10.42.1.217     0.0.0.0         255.255.255.255 UH    0      0        0 cilium_host
10.42.2.0       10.42.1.217     255.255.255.0   UG    0      0        0 cilium_host
10.42.3.0       10.42.1.217     255.255.255.0   UG    0      0        0 cilium_host
10.42.4.0       10.42.1.217     255.255.255.0   UG    0      0        0 cilium_host
172.16.16.0     0.0.0.0         255.255.255.0   U     0      0        0 ens34

同理，会转发给 cilium_host，然后通过 eBPF 进行转发：

1
2
3
4
5
root@rke2-cilium-01:~# kubectl -n kube-system exec -it cilium-rrzgw -c cilium-agent -- cilium bpf endpoint list
IP ADDRESS        LOCAL ENDPOINT INFO
...
# 此处为 busybox-9pzgx 对应的规则
10.42.1.64:0      id=540   sec_id=7162  flags=0x0000 ifindex=119 mac=DA:1A:3D:E0:1E:1E nodemac=AE:21:12:07:BB:79 parent_ifindex=0

根据 Node MAC 查询到对应的网卡为 lxcef30caaf53d5：

1
2
3
root@rke2-cilium-02:~# ip link show | grep -i "AE:21:12:07:BB:79" -B 1
119: lxcef30caaf53d5@if118: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether ae:21:12:07:bb:79 brd ff:ff:ff:ff:ff:ff link-netns cni-985b9ef6-6539-d0b6-f66a-bc333b794b2c

也就是 busybox-9pzgx 在宿主机上对应的 veth-pair 设备，报文会被转发到该设备，最后转发到 Pod 内的 eth0 网卡中，完成通信。
